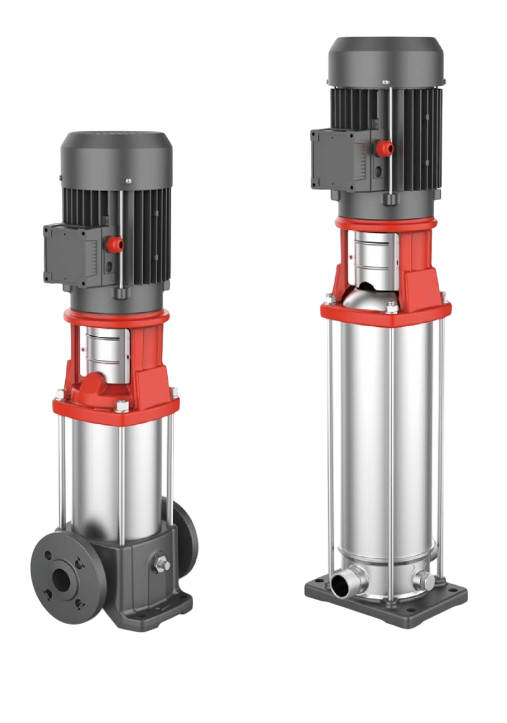

Вертикальные центробежные насосы LEO WTR
Вертикальные центробежные насосы LEO серии WTR предназначены для систем водоснабжения, повышения давления, водоподготовки и различных технологических процессов. Насосы сочетают высокий напор, компактное вертикальное исполнение, производительность и надёжность.
Вертикальная конструкция позволяет разместить насосный агрегат на меньшей площади по сравнению с горизонтальными моделями. Это особенно важно при ограниченном пространстве насосной станции, котельной или технического помещения.
Конструкция и принцип работы насосов LEO WTR
Принцип работы центробежного насоса
В центробежном насосе жидкость поступает в центральную часть рабочего колеса и под действием центробежной силы перемещается к его периферии. Создаваемая рабочим колесом кинетическая энергия преобразуется в давление, обеспечивая перемещение жидкости по трубопроводу.
Вертикальное расположение оси вращения ротора обеспечивает компактность оборудования и упрощает его установку в стеснённых условиях. Такая компоновка востребована в системах повышения давления многоэтажных зданий, установках водоподготовки и промышленных системах.
Многоступенчатая конструкция серии WTR
Вертикальные многоступенчатые насосы LEO WTR содержат несколько последовательно установленных рабочих колёс на одном валу. Жидкость последовательно проходит через каждую ступень, при этом давление постепенно увеличивается.
Многоступенчатая схема позволяет создавать напор до 203 метров при сравнительно компактных размерах насосного агрегата. Рабочий диапазон производительности серии составляет от 1 до 28,5 м³/ч.
Преимущества насосов LEO WTR
- Высокая производительность: расход от 1 до 28,5 м³/ч.
- Высокий напор: до 203 метров в зависимости от модели.
- Компактное вертикальное исполнение: экономит площадь и упрощает размещение оборудования.
- Энергоэффективная работа: помогает снижать эксплуатационные расходы.
- Универсальность: насосы подходят для водоснабжения, повышения давления, фильтрации, охлаждения и промышленных процессов.
- Различные материалы исполнения: в конструкции используются нержавеющая сталь или чугун.
- Высокое рабочее давление: до 25 бар.
Технические характеристики насосов LEO WTR
- Расход: от 1 до 28,5 м³/ч.
- Максимальный напор: до 203 м.
- Мощность электродвигателя: от 1,5 до 7,5 кВт.
- Температура перекачиваемой жидкости: от −15 до +70 °C.
- Допустимый диапазон pH: от 3 до 9.
- Материал корпуса: нержавеющая сталь или чугун.
- Максимальное рабочее давление: до 25 бар.
Конкретные значения расхода, напора, мощности, температуры жидкости и рабочего давления зависят от выбранной модели. Перед заказом необходимо проверить технические характеристики насоса по паспорту оборудования.
Условия эксплуатации
- Перекачиваемые жидкости должны иметь низкую вязкость и не содержать твёрдых частиц и волокнистых включений.
- Максимальная температура окружающей среды — до +40 °C.
- Стандартная высота эксплуатации — до 1000 м над уровнем моря.
- Материалы проточной части должны соответствовать химическому составу перекачиваемой жидкости.
Электродвигатель
- Полностью закрытое исполнение.
- Воздушное охлаждение.
- Класс защиты — IPX4.
- Мощность — от 1,5 до 7,5 кВт в зависимости от модели.
Материалы корпуса и проточной части
Корпуса и элементы проточной части насосов LEO WTR изготавливаются из нержавеющей стали или чугуна в зависимости от модели и условий эксплуатации.
Нержавеющая сталь применяется в системах питьевого водоснабжения, водоподготовки, пищевой промышленности и на объектах с повышенными требованиями к коррозионной стойкости. Чугунные исполнения используются в стандартных технических системах водоснабжения и повышения давления.
Области применения насосов LEO WTR
Системы водоснабжения и повышения давления
Насосы устанавливаются в системах водоснабжения жилых, коммерческих и промышленных объектов. Они применяются, когда давления в магистральном трубопроводе недостаточно для подачи воды на верхние этажи или для нормальной работы оборудования.
В системах с переменным расходом могут использоваться насосные установки с частотным регулированием. Изменение частоты вращения позволяет поддерживать заданное давление и снижать расход электроэнергии.
Водоподготовка и фильтрация
Вертикальные многоступенчатые насосы LEO WTR применяются в установках обратного осмоса, ультрафильтрации, сепарации и дистилляции. Высокий напор позволяет преодолевать сопротивление мембран, фильтров и технологического оборудования.
Промышленные системы
В промышленности насосы используются в системах охлаждения, мойки, очистки оборудования, циркуляции воды и подачи жидкости в технологические установки.
Сельское хозяйство
В сельском хозяйстве насосы LEO WTR применяются в системах капельного и спринклерного орошения, для подачи воды на фермы и обеспечения работы различного сельскохозяйственного оборудования.
- Водоснабжение жилых и коммерческих зданий.
- Повышение давления в магистральных трубопроводах.
- Обратный осмос и ультрафильтрация.
- Сепарационные и дистилляционные установки.
- Капельное и спринклерное орошение.
- Пищевая промышленность и производство напитков.
- Системы мойки, очистки и охлаждения.
- Промышленные технологические процессы.
Подбор вертикального центробежного насоса
Расчёт производительности
Производительность насоса определяется по требуемому расходу воды. В системах водоснабжения учитывают количество водоразборных точек и вероятность их одновременной работы. Для технологических систем производительность определяется расходом жидкости, необходимым для выполнения производственного процесса.
Расчёт напора
Требуемый напор рассчитывается как сумма геометрической высоты подъёма, потерь давления в трубопроводах, фитингах, клапанах и фильтрах, а также необходимого избыточного давления в конечной точке.
Рабочая точка должна находиться на пересечении характеристики насоса и характеристики системы. Желательно выбирать модель, у которой расчётная рабочая точка располагается в области высокого коэффициента полезного действия.
NPSH и условия всасывания
NPSH — это минимальный кавитационный запас на входе в насос, необходимый для устойчивой работы оборудования без кавитации. Требуемое значение NPSH зависит от производительности насоса и обычно увеличивается при росте расхода.
При расчёте условий всасывания учитывают атмосферное давление, температуру жидкости, давление насыщенного пара, потери во всасывающем трубопроводе и требуемый насосом кавитационный запас. Фактический кавитационный запас системы должен превышать значение NPSH, указанное в характеристиках насоса.
Монтаж и эксплуатация
Насос необходимо устанавливать на прочное и ровное основание. Трубопроводы должны иметь отдельные опоры и не создавать механическую нагрузку на присоединительные патрубки агрегата.
На всасывающей и напорной линиях устанавливаются запорная арматура и необходимые контрольно-измерительные приборы. На напорном трубопроводе рекомендуется предусмотреть обратный клапан. Электродвигатель должен быть защищён от перегрузки, пропадания фаз и сухого хода.
Перед запуском необходимо проверить герметичность соединений, заполнение насоса жидкостью, правильность электрического подключения и направление вращения электродвигателя. Работа насоса без жидкости не допускается.

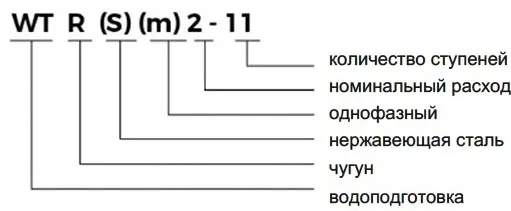

Расшифровка обозначений насосов LEO WTR
Также по теме:
Насосы LEO WTR в Climbo-Пушкин
В нашем магазине представлен широкий ассортимент насосов LEO WTR для водоснабжения, повышения давления, водоподготовки и фильтрации. На сайте доступны подробные технические характеристики, паспорта оборудования и сертификаты качества.
Покупая вертикальные центробежные насосы LEO WTR в интернет-магазине Climbo, вы получаете официальную гарантию производителя и доставку по всей России.
Специалисты магазина помогут определить необходимый расход и напор, подобрать подходящую модель и проконсультируют по вопросам монтажа и эксплуатации. Для консультации и оформления заказа звоните по телефону 8(800)-250-96-44, +7(989)-703-44-54.
